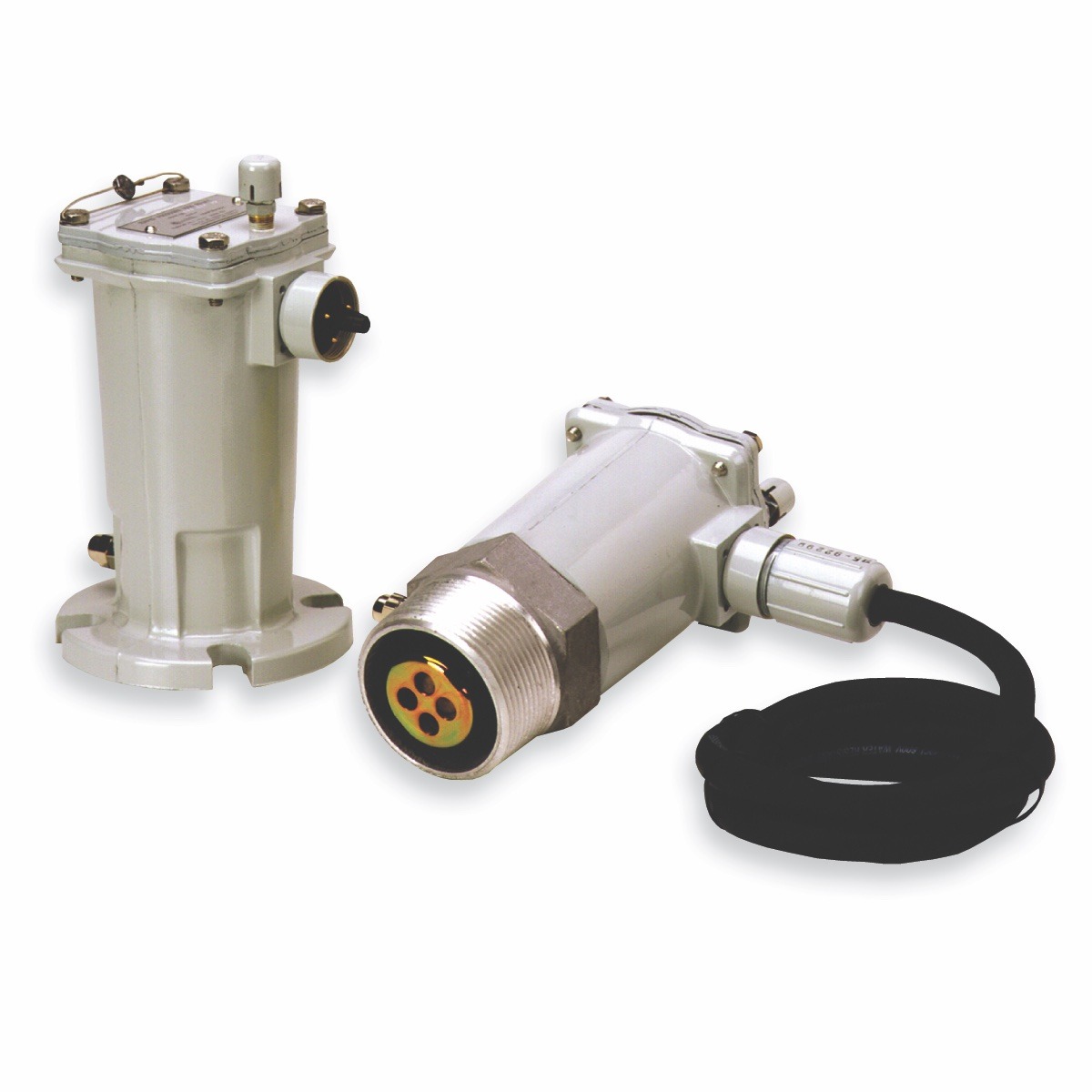

RPRR Qualitrol 900/910

Druckanstiegsrelais für Transformatoren

Patentgeschützte mechanische Vorrichtung zur Erkennung plötzlicher Druckereignisse auf der Grundlage der Druckanstiegsgeschwindigkeit und der von den Transformatorenherstellern festgelegten Sicherheitsgrenzen. Sobald ein gefährlicher Druckanstieg festgestellt wird, gibt das Schnelldruckerhöhungsrelais (RPRR) von Qualitrol eine entsprechende Statusänderung aus. Diese kann als Alarm- oder Auslösesignal dienen, um das Risiko einer Beschädigung des Transformatorkessels zu minimieren.

Transformatoren

Die Modelle sind für den Einsatz in Öl- oder Gasräumen ausgelegt
100%iger Test auf Druckgeschwindigkeits-Auslösepunkt
Erkennen von und Schutz vor und gefährlichen abrupten Druckänderungen
Die Geräte sind so kalibriert, dass sie bei schnellen Druckanstiegsänderungen unverzüglich Alarm schlagen oder auslösen
Eine Betätigung erfolgt nur in Abhängigkeit von der Druckanstiegsgeschwindigkeit und nicht bei normalen Druckschwankungen, die durch Temperaturänderungen und Vibrationen verursacht werden.
Kann einem vollen Vakuum oder einem Überdruck von 20 psi ausgesetzt werden, ohne Schaden zu nehmen
Standardbetrieb von -40 bis 180 °F ( -40 bis 82 °C)
Wir bieten auf Sonderausführungen für den Betrieb bei -55 °C (-67 °F)
Zu 100% werkseitig kalibriert und getestet zur Gewährleistung eines zuverlässigen Leistungsstandards
Die Geräte sind serialisiert und es werden Kalibrierungsaufzeichnungen geführt
Werksgeprüft auf Schaltleistung und Reaktion (Kontakt)
Zur Sicherstellung der ordnungsgemäßen Gerätefunktion bieten wir einen Vor-Ort-Prüfkoffer zur Durchführung einfacher Funktionstests (GO/NO-GO)
Wir bieten eine Vielzahl von Montage- und Kalibrierungsoptionen für Gas- oder Ölanwendungen
Wir bieten Flansch- oder Gewindemontageoptionen für die vertikale oder horizontale Montage
Die Modelle sind so kalibriert, dass sie bei Gas- oder Ölraumanwendungen ordnungsgemäß reagieren
Vm Erfinder des mechanischen Schnelldruckerhöhungsrelais
Vom Erfinder der patentgeschützten Faltenbalgtechnologie zur mechanischen Erkennung von schnellen Druckanstiegen
Über 25 Jahre Erfahrung und Weiterentwicklung im Bereich des Schutzes gegen schnellen Druckanstieg, mehr als 100.000 Geräte im Einsatz

Horizontale oder vertikale Montage
Hermetisch dichtes Relais (QUALITROL 909) für selbsthaltenden Alarm oder Auslösesignal
Elektrische Anschlussarten, Kabelgrößen, -längen und -farben
Gasentlüftungssystem
Vor-Ort-Prüfkoffer (KIT-013) und Werksprüfeinrichtung (FIX-601)
Flansch- oder Gewindemontage
Rostfreier Edelstahl

Zum Schutz von Transformatoren und anderen elektrischen Geräten. Das Gerät sendet einen Alarm, wenn ein gefährlicher plötzlicher Druckanstieg aufgetreten ist. Dieser Alarm dient z.B. dazu, den Transformator außer Betrieb zu nehmen, um weitere Schäden zu verhindern, oder er dient lediglich als Indikator für ein Ereignis.
