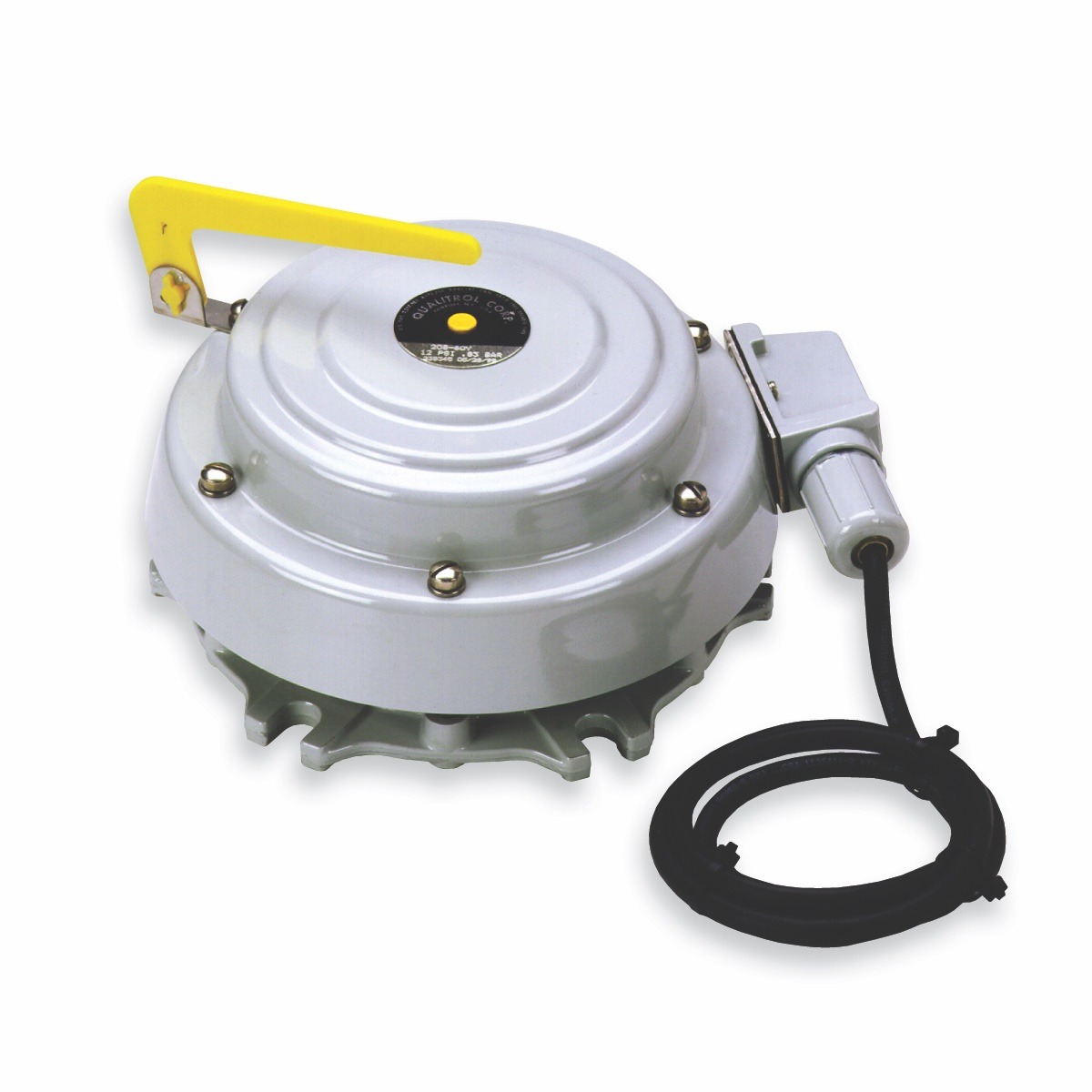

Qualitrol LPRD 208/213/216

Großes Druckentlastungsventil für Transformatoren

Mechanisches Druckentlastungsventil zum Abbau von übermäßigem Druckaufbau im Transformatorkessel. Das patentierte Doppeldichtungssystem bietet eine schnelle Reaktionszeit und dichtet automatisch wieder ab, nachdem der Druck nachgelassen hat. Zu den Optionen gehören eine lokale Betriebsanzeige, Kontakte (Schalter) für Betriebsalarme und die Variante mit Rohrleitung und gerichtetem Ölfluß.

Transformatoren

Weltmarktführer für Druckentlastungsvorrichtungen und Vorreiter auf dem Gebiet der selbsttätig wiederabdichtenden Druckentlastungsventile
Mehr als 50 Jahre Praxiserfahrung und über 400.000 Einheiten im Einsatz: Die Experten von Qualitrol sind ständig bestrebt um eine Weiteroptimierung der technischen Konstruktion im Sinne einer maximalen Zuverlässigkeit der Druckentlastungstechnik von Qualitrol.
Häufigste Druckentlastungsvorgaben der Kunden, aufgelistet nach Namen
Solide Konstruktion und robuste Materialien bieten zuverlässigen Schutz und lange Lebensdauer
Die Doppeldichtungskonstruktion sorgt für Kraftverstärkung und entsprechend schnelle Betätigung
Die patentierte Abstreiferdichtung mit Sekundärdichtung gewährleistet eine zuverlässigere Wiederabdichtung
Betätigungsventil, Befestigungselemente und Armaturen aus rostfreiem Edelstahl
Flansch und Ring bestehen aus Aluminium mit einer Chromatumwandlungsbeschichtung, wobei freiliegende Aluminiumteile eine zusätzliche Epoxidbeschichtung erhalten.
Die Schalter können als selbsthaltende Schalter oder Momentschalter, als einpolige Wechselschalter (SPDT) oder als zweipolige Wechselschalter (DPDT), als Hochstrom- oder Niederstrom-Goldkontakte sowie mit Anschlusssteckern, Klemmenkästen oder als Verbindungen mit offenen Kabelenden ausgeführt werden.
Das Gerät kann entweder waagerecht oben (empfohlene Position) oder senkrecht an der Seite montiert werden, um maximale Flexibilität bei der Installation zu gewährleisten.
100% qualitätsgeprüft
Die Prüfergebnisse werden zur besseren Nachvollziehbarkeit serialisiert
Optische Anzeige und Fernanzeige der Betriebszustände
Standardgeräte können mit bis zu zwei Alarmschaltern versehen werden, die direkt am Gerät oder auf der gerichteten Abschirmung montiert werden können

Betriebsdruck, Dichtungsmaterial und -typ, Haubenmaterial, Art und Farbe der Anzeige
Bis zu 2 selbsthaltende Schalter oder Momentschalter (C-, Gleichstrom- oder Niederstrom-Goldkontakte in ein- oder zweipoliger Ausführung)
Elektrische Anschlussart
Gasentlüftungssystem
Die optionale gerichtete Abschirmung kann mit den Rohrleitungen gekoppelt werden und bietet so maximalen Schutz für Geräte, Personal und Umwelt, indem sie den Strom von heißem Öl und Gas umleitet.
Das optionale Semaphor (Merker) zeigt die Betätigung optisch an und ist in verschiedenen Farben und Materialien erhältlich
Die Hauptabdeckung ist aus zinkbeschichtetem Stahl (208/213) oder Edelstahl (216) für zusätzliche Haltbarkeit und Korrosionsbeständigkeit erhältlich

Zum Überdruckschutz von ölgefüllten Transformatoren, Laststufenschaltern und sonstigen damit verwandten elektrischen Geräten. Kann in intelligente Transformator-Überwachungsgeräte integriert werden.
