Umsteller für Transformatoren

von Maier

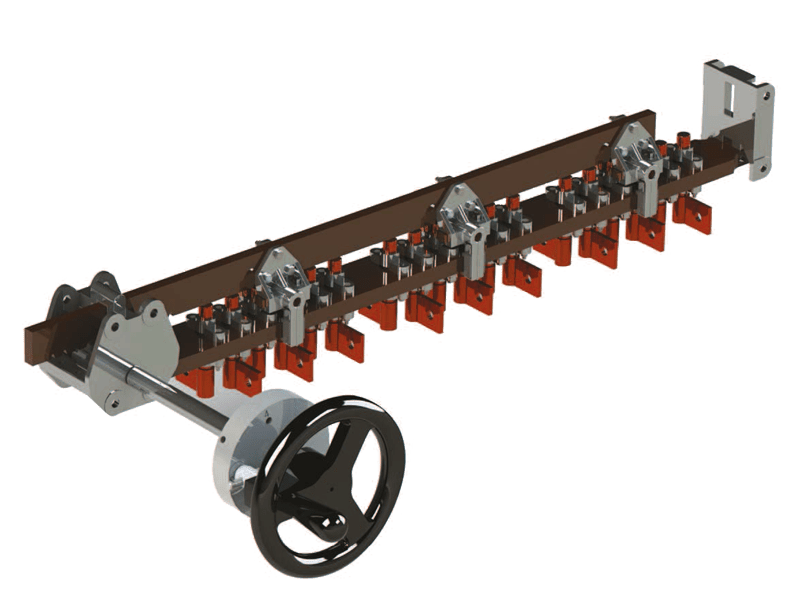

Lastfreie Umsteller werden bei Transformatoren zur Einstellung des Übersetzungsverhältnisses eingesetzt. Dabei verfügen die Umsteller über eine gewisse Anzahl an Anzapfungen die mit den Wicklungen verbunden werden. Wir produzieren lastfreie Umsteller (Stufenschalter) für Verteiltransformatoren in vielen verschiedenen Größen bis zu einer Stromstärke von 1250 A. Dabei sind die Schalter als Delta, Star, Series-Parallel oder Common output per phase Ausführung verfügbar. Einige Umsteller-Typen können wahlweise parallel geschaltet werden.

Transformatoren

Das Material der Einstellvorrichtung ist in Aluminium oder Nylon verfügbar und kann wahlweise mit einer Schutzkappe versehen werden (abhängig vom Umsteller-Typ). Die Schaltrichtung kann entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn ausgeführt werden.

Optionale Umstellerausführungen:

Aluminiumteile eloxiert
Stahlteile in Edelstahl
Messing- und Kupferteile wahlweise Zinn-, Silber- oder Cadmiumbeschichtet.

Umsteller-Typenübersicht:

Typ MHR (2 – 7 Positionen / 20 – 30 kV / 10 – 63 A)
Typ MHM (2 – 11 Positionen / 20 – 30 kV / 30 – 120 A)
Typ MHZ (2 – 11 Positionen / 10 – 30 kV / 30 – 120 A)
Typ MHF II (2 – 11 Positionen / 20 – 60 kV / 150 – 400 A)
Typ MHF III (2 – 6 Positionen / 20 – 30 kV / 400 – 800 A)
Typ MHF IV (2 – 5 Positionen / 20 – 30 kV / 800 – 1250 A)
